Gavión Caja
Son paralelepípedos regulares de diferentes dimensiones constituidos por una red de malla hexagonal tejido a doble torsión, conformados por una base, paredes verticales y una tapa; rellenados en obra con piedras de dureza y peso apropiado.
Aplicaciones:

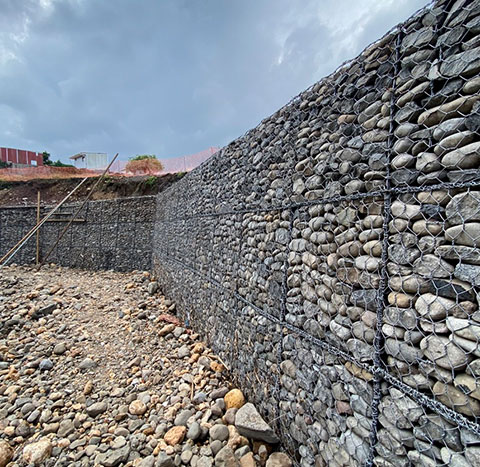

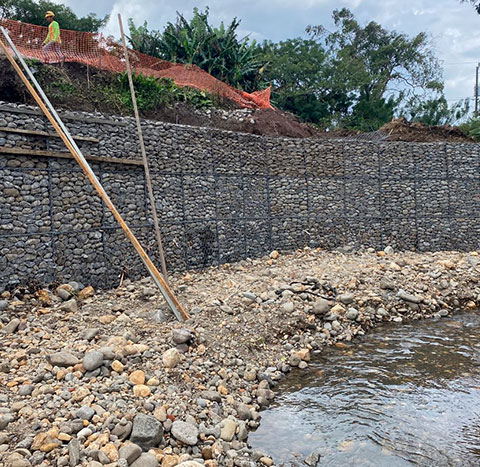

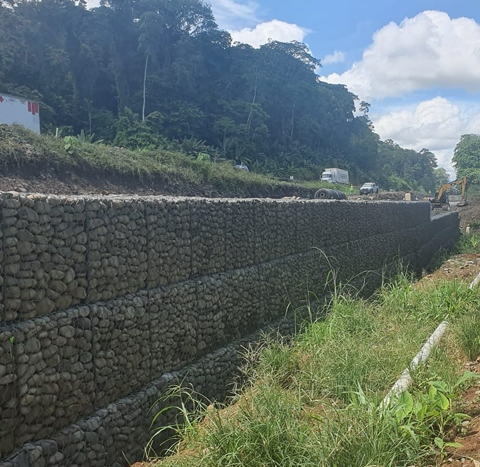

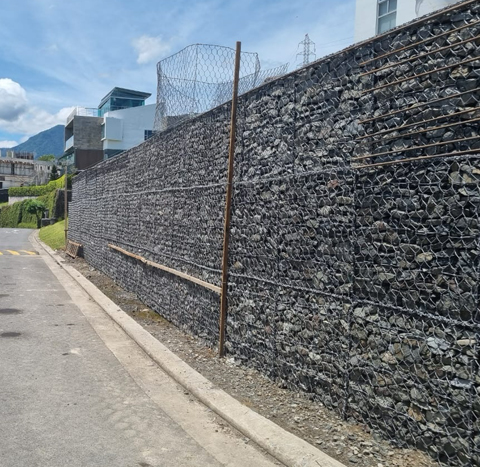

Los gaviones representan una solución desde el punto de vista técnico y económico para la construcción de obras civiles o hidraulicas cuyo objetivo es la proteccion y estabilización de taludes, el control de la erosión, y el control de ríos.
Ventajas
- Durabilidad
- Economía
- Resistencia
- Flexibilidad
- Permeabilidad
- Versatilidad
- Estética
| Descripción | 3 Zn | Bezinal ® 2000 | 3 Zn + PVC | Bezinal ® 2000 + PVC |
|---|---|---|---|---|
| Abertura de malla nominal (cm) | 8x10 | 8x10 | 8x10 | 8x10 |
| Diámetro alambre malla (mm) | 2.4/2.7 | 2.4/2.7 | 2.4/2.7+PVC | 2.4/2.7+PVC |
| Diámetro alambre borde (mm) | 3.0/3.4 | 3.0/3.4 | 3.0/3.4+PVC | 3.0/3.4+PVC |
| Diámetro de alambre de amarre (mm) | 2.2 | 2.2 | 2.2+PVC | 2.2+PVC |
| Resistencia de alambre | 40-50 kg/mm2 | 40-50 kg/mm2 | 40-50 kg/mm2 | 40-50 kg/mm2 |
| Galvanizado mínimo | 240 g/m2 de Zn | 244 g/m2 de (Zn+10%Al) | 240 g/m2 de Zn | 244 g/m2 de (Zn+10%Al) |
| Espesor de PVC nominal (mm) | - | - | 0.5 | 0.5 |
*Para diámetros de alambre de 3.00 y 3.40 el galvanizado mínimo será de 260 g/m2
| Largo (m) | Ancho (m) | Alto (m) | m3 por Gavión Galvanizado (m) |
|---|---|---|---|
| 1 | 1 | 1 | 1 |
| 1.5 | 1 | 1 | 1.5 |
| 2 | 1 | 0.5 | 1 |
| 2 | 1 | 1 | 2 |
*Otras medidas pueden ser fabricados contra pedido.
Revestimiento Adicional con PVC
| Aspecto Normado | Normativa | Valores |
|---|---|---|
| Espesor mínimo | ASTM A 975-97 | 0.38 mm |
| Peso específico | ASTM D792-66 (79) | Entre 1,300 y 1,350 Kg/m3 |
| Dureza | ASTM D2240-75 | Entre 50 y 60 shore |
| Pérdida de Peso por volatilidad | ASTM D1203-67 (74) / ASTM D2287-78 | A 105 C por 24 hrs ≤ 2% / A 105 C por 240 hrs ≤ 6 |
| Carga de rotura | ASTM D412-75 | ≥ 210 kg/cm2 |
| Estiramiento | ASTM D412-75 | ≥ 200% pero ≤ 280 |
| Módulo de elasticidad | ASTM D412-75 | Al 100% de estiramiento ≥ 190 kg/cm2 |
| Pérdida de Peso por Abrasión | ASTM D1242-56 (75) | ≤ 12% |
| Temperatura de Fragilidad | BS 2782-104 A (1970) | ≤ -9 C |
| Cold Flex | BS 2782-150 B (1976) | ≤ +15 C |
